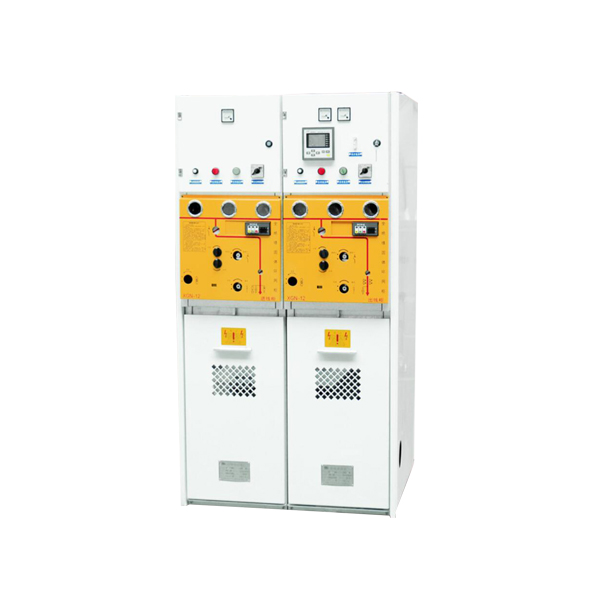

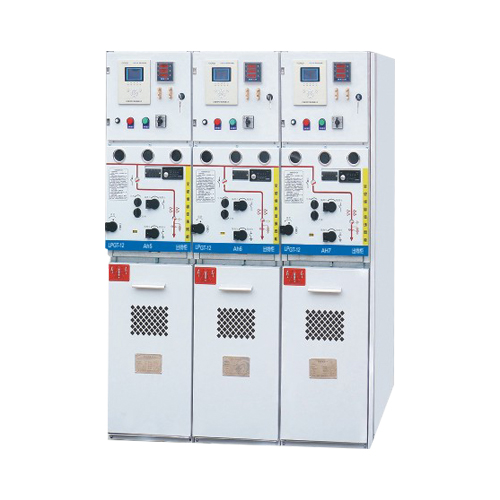

固體柜操作機構運行注意事項
發布時間：2020-12-15 15:13:33 來源：振航電氣有限公司
固體柜操作機構運行注意事項：
固體柜操作機構的相關操作注意事項：

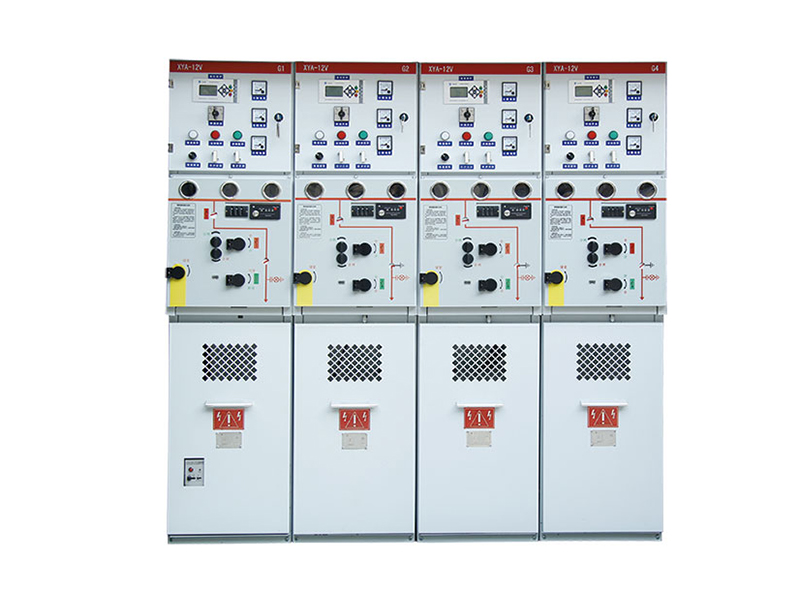

a、固體柜中的各路負荷開關和接地開關裝有相互獨立的彈簧操動機構，裝在柜前面板上，可以手動或電動操作。面板上每路有兩個操作孔，分別操作負荷開關和接地開關。真空斷路器配有一體式的永磁操作機構或彈簧操作機構。
b、固體柜內負荷開關操作說明：
b.1、送電操作：
先合隔離接地開關:將操作手柄插入接地隔離機構操作孔，逆時針旋轉(若隔離刀處于合閘狀態，此步驟省去)，合上隔離刀，分開接地；
再合負荷開關:將操作手柄插入主開關操作孔內，逆時針轉動4圈左右，主開關合閘；
b.2、停電操作：
（1）先分負荷開關:順時針轉動分閘旋扭，開關分閘；
（2）再分隔離接地開關:將操作手柄插入接地隔離機構操作孔，順時針旋轉，分開隔離刀，合上接地；
c、固體柜內斷路器操作說明：
c.1、固體柜送電操作：
（1）先合隔離接地開關:將操作手柄插入接地隔離機構操作孔，逆時針旋轉(若隔離刀處于合閘狀態，此步驟省去)，合上隔離刀，分開接地；
（2）再合斷路器:將操作手柄插入斷路器儲能操作孔內，逆時針轉動4圈左右，顯示已儲能狀態，順時針旋轉合閘旋鈕，斷路器合閘；
c.2、固體柜停電操作：
1、先分斷路器:順時針轉動分閘旋扭，斷路器分閘；
2、再分隔離接地開關:將操作手柄插入接地隔離機構操作孔，順時針旋轉，分開隔離刀，合上接地；
d、機械聯鎖:負荷開關、斷路器和接地開關間有機械聯鎖。當負荷開關、斷路器在合閘狀態，接地開關不能分、合閘;接地開關在合閘狀態，負荷開關、斷路器不能分、合閘。
e、熔斷器的安裝和更換；
e.1、先閉合接地開關;
e.2、把熔桶撞針機構操作把手用力提起，逆時針旋轉,使銷子出槽；
