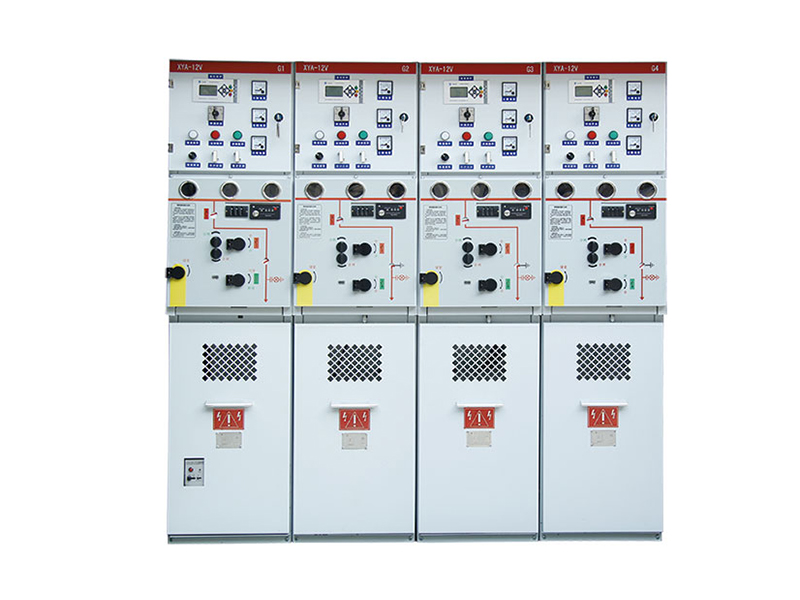

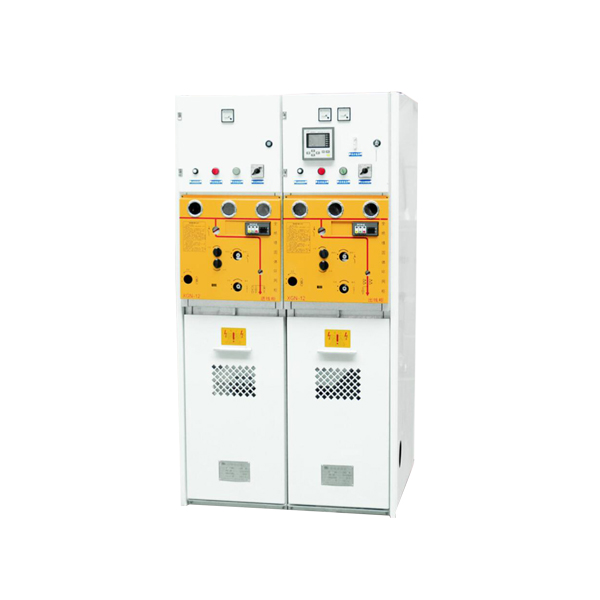

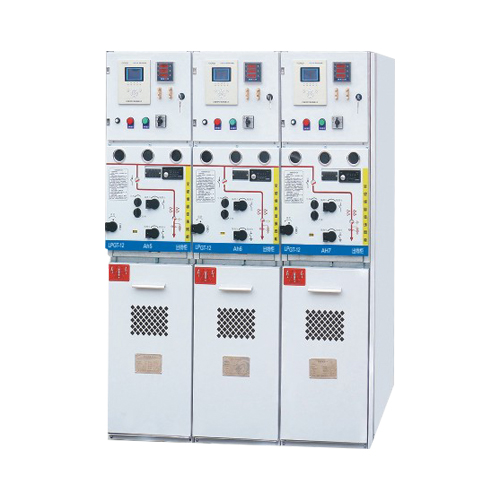

固體柜對"五防"聯鎖
發布時間：2020-03-20 13:38:00 來源：振航電氣有限公司
固體柜對"五防"聯鎖及避免內部電弧故障的要求：
一、固體柜對“五防”和聯鎖要求：
1、應具有可靠的 “五防”功能，聯鎖裝置應具有:防止誤分、誤合斷路器(負荷開關) ；防止帶負荷分、合隔離開關；防止帶電分、合接地開關；防止帶接地開關送電，防止誤入帶電間隔；
2、進出線柜應裝有能反映進出線側有無電壓，并具有聯鎖信號輸出功能的帶電顯示裝置。當進、出線側帶電時，應有閉鎖操作接地開關及電纜室門的裝置。進線柜的帶電顯示裝置應具有二次側核相功能；
3、電纜室門與接地開關應具備機械閉鎖。如配置電氣聯鎖，應單獨設置電源回路，且與其它回路獨立；
4、負荷開關-熔斷器組合電器的固體絕緣固體柜中，熔斷器撞擊器與負荷開關脫扣器之間的聯動裝置應在任一相撞擊器動作時，負荷開關應可靠動作，三相同時動作時不應損壞脫扣器；
5、負荷開關-熔斷器組合電器回路，如需要，負荷開關可加裝分勵脫扣裝置(用于變壓器過溫跳閘)；
6、負荷開關-熔斷器組合電器的固體柜，其熔斷器的安裝位置設計應使其在因故障熔斷、在負荷開關分斷后便于更換熔斷件；
7、采用斷路器時，應具有電氣防跳裝置；
8、柜中如配置故障指示器，故障指示器應能指示故障性質和位置,如有需要應具有遠方傳輸接點和遠方復位控制接點，在未接到復位指令前故障指示器應保持故障指示狀態；
二、對固體柜限制并避免內部電弧故障的要求：
1) 固體絕緣固體柜應通過內部燃弧試驗，并在投標時出具相關試驗報告。對三相澆注在一個絕緣件體內的開關元件還應做相間的內部燃弧試驗；
2)固體絕緣固體柜的各隔室之間，應滿足正常使用條件和限制隔室內部電弧影響的要求;并能防止因本身缺陷、異常或誤操作導致的內部電弧傷及工作人員，能限制電弧的燃燒范圍；
3)應采取防止人為造成內部故障的措施，還應考慮到由于柜內組件動作造成的故障引起隔.室內過壓及壓力釋放裝置噴出氣體，可能對人員和其他正常運行設備的影響；
4)除二次設備室外，在斷路器(負荷開關)室、母線室和電纜室均設有排氣通道和泄壓裝置，當產生內部故障電弧時，泄壓通道將被自動打開，釋放內部壓力，以人員和固體柜的安全；
注：
1、固體柜防護等級的要求：
固體絕緣固體柜外殼防護等級應達到IP4X或以上，柜內隔室間防護等級達到IP2X或以上。
2、固體柜對絕緣介質的要求：
1)高壓元件間的絕緣方 式以固體絕緣介質為主。可觸及的固體絕緣件外表面應涂覆半導體層或其它導電材料并接地；
2)固體絕緣件應能承受機械的、電的、 熱的效應， 其設計還應考慮溫度、 凝露、濕氣、污穢等環境因素及老化的影響，以保證設備的安全運行；
3)固體絕緣件的制造，不應使得真空滅弧室性能降低或性能喪失(如果有滅弧室)；
4)固體絕緣件表面應平整光滑，絕緣件不應有降低電氣和機械性能的疏松、雜質、氣泡、氣孔和裂紋等缺陷；
