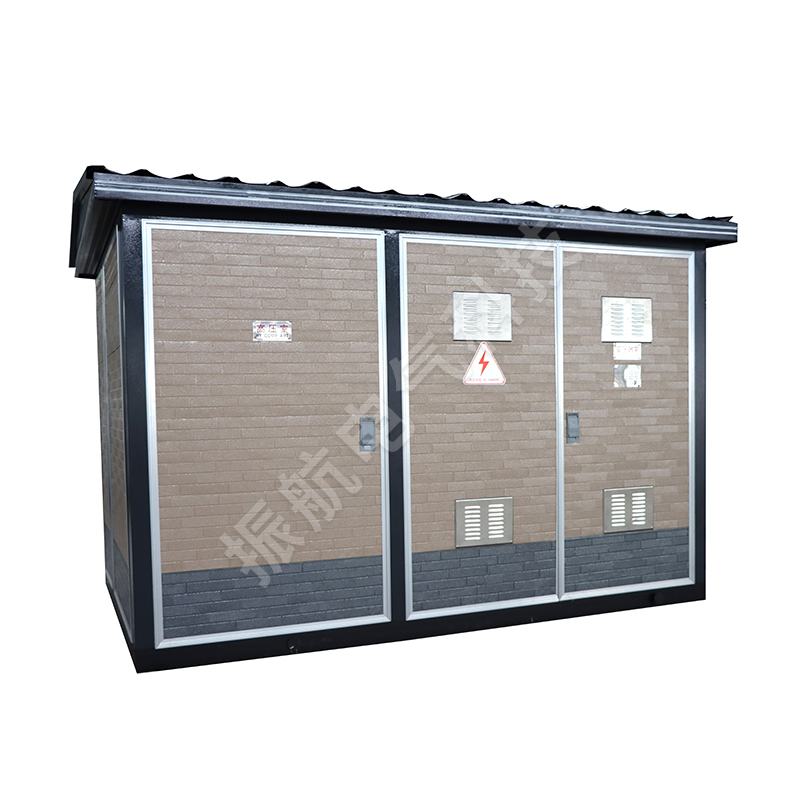

YB□-12/0.4預裝式變電站

產品名稱：YB□-12/0.4預裝式變電站
所屬分類：箱式變電站系列

產品簡介：YB□-12/0.4預裝式變電站符合G17467-2010《高壓/低壓預裝式變電站》標準。

本產品符合G17467-2010《高壓/低壓預裝式變電站》標準。適用于城市公共配電、路燈用電、工礦企業、市區建筑、住宅、山區、賓館、公園及工地施工等，可實現環網型和終端型供電方式。

YB□-12/0.4預裝式變電站使用環境：

◆海拔高度：≤1000m；
◆環境溫度：-30℃~+40℃；
◆溫度：月平均氣溫不高于+30℃，年平均氣溫不高于+20℃；
◆相對濕度：日平均≤95%，月平均≤90%;
◆防震水平：水平加速度0.4m/s2，垂直加速度0.15m/s2；
◆安裝地點：無劇烈沖擊、嚴重污染和化學腐蝕、無導電塵埃及爆炸危險場所。
◆當不能滿足正常使用條件時，請用戶與我公司協商解決。

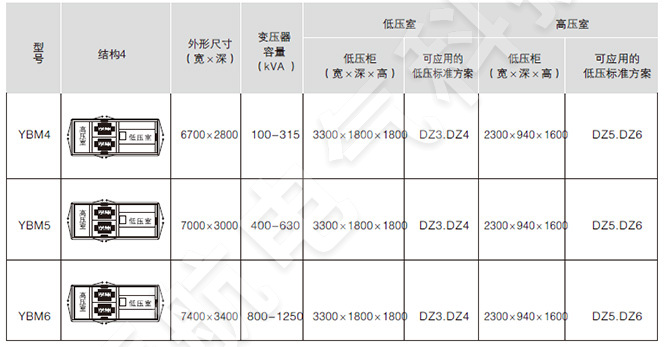

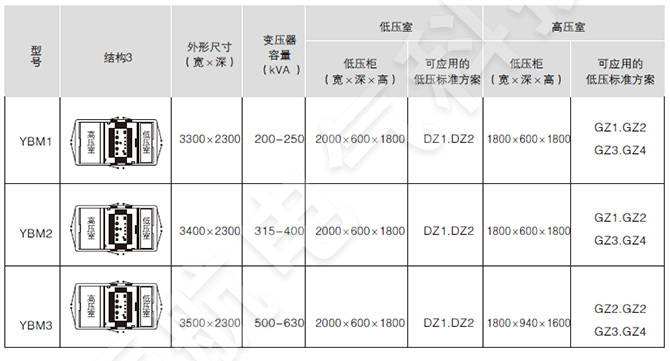

YB□-12/0.4預裝式變電站產品結構圖特點：

◆箱變的基本結構分為“目”字形和“品”字形，箱體骨架采用槽鋼和角鋼焊接而成，具有較高的機械強度，箱體采用鋁合金型材制作，具有較好的防腐能力，整體美觀的外形經噴漆著色可與周圍環境相協調，精心設計的底部起吊裝置，給安裝運輸移動提供了方便。

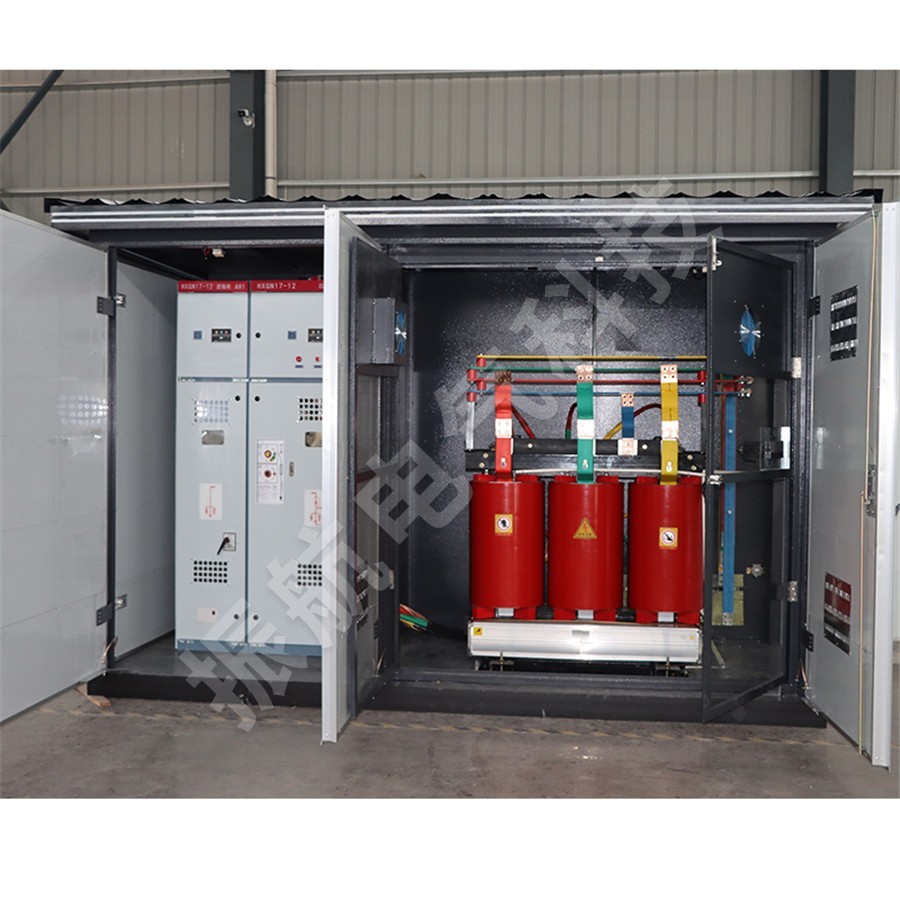

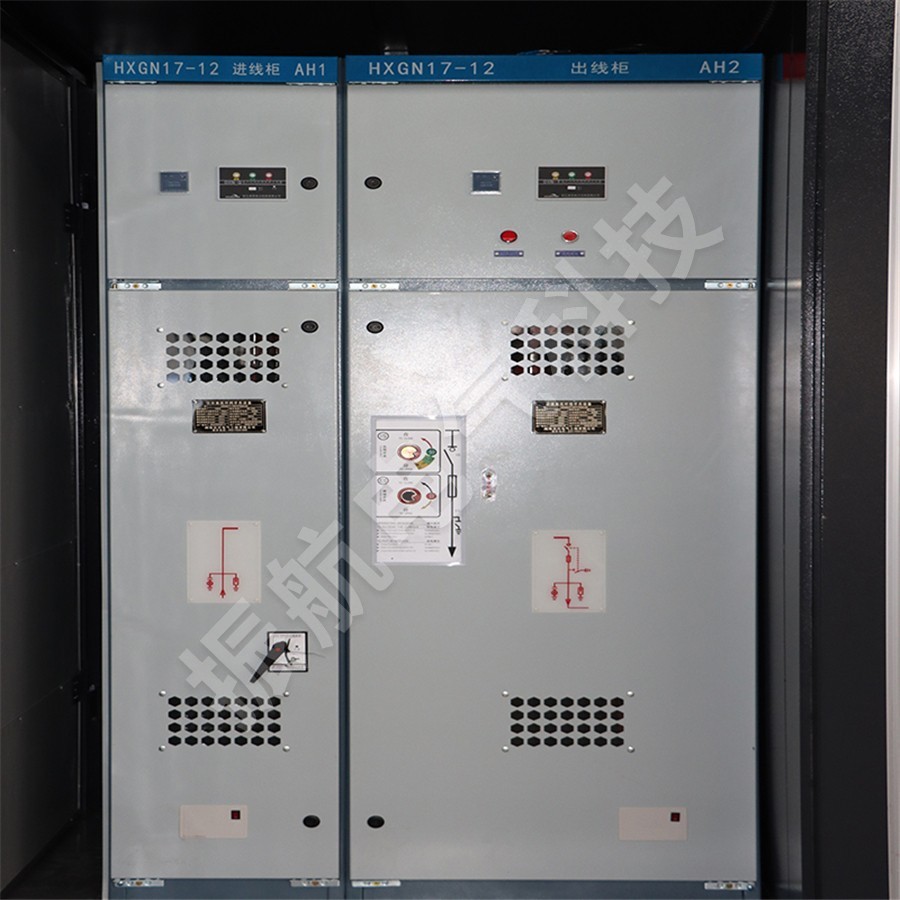

◆箱變內有獨立的高壓室、變壓器室和低壓室，各室照明隨門的開啟自動打開。高壓室內裝有高壓環網開關設備，可根據用戶需要選用壓氣式/真空式負荷開關，且具有“五防”功能，當采用限流型高壓熔斷器時，有某相熔斷器熔斷時，負荷開關自動分閘，避免了因缺相運行而引起故障。
◆變壓器室采用自然通風和自動控制的強迫散熱風冷裝置，具有隨溫度變化而自動控制的排風系統，能有效控制降低箱內溫度，滿足運行要求，根據用戶要求還可采用防凝露的裝置，根據用戶的要求，可沿軌道能方便地從變壓間室兩側從大門進出。箱體材料能防止雨水和污物進入，具備長期戶外使用的條件，保證防腐防水，防塵性能，使用壽命長，維護簡單，外形美觀。

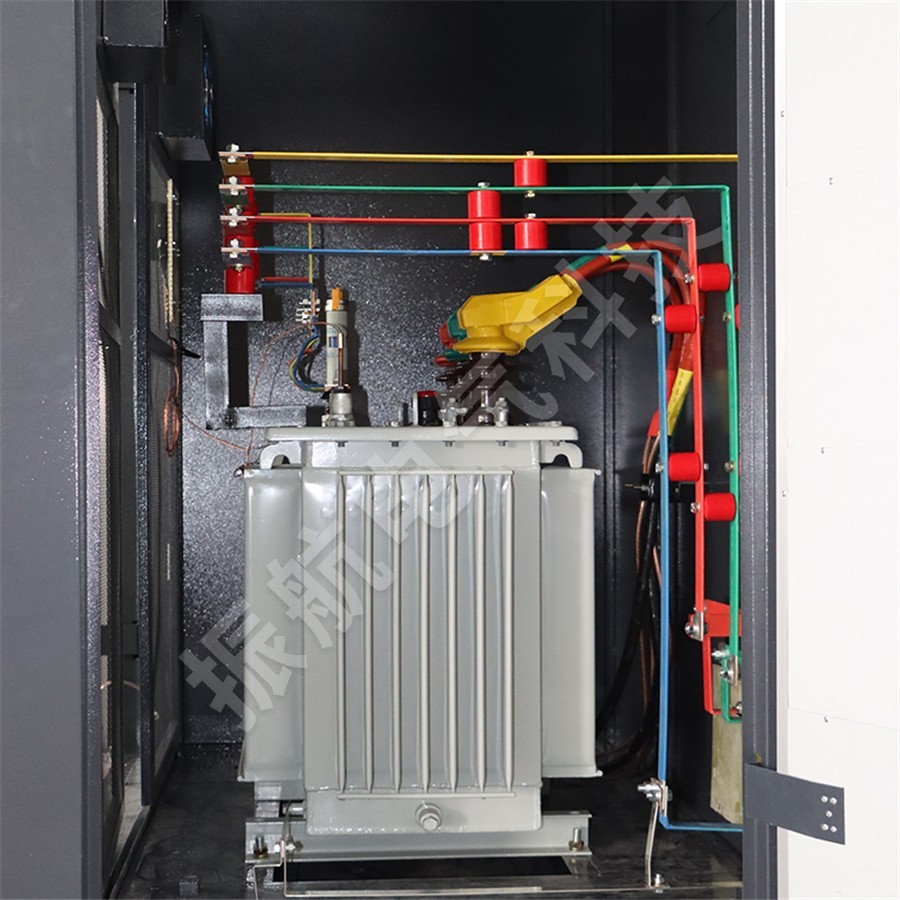

◆變壓器可采用干式或油浸式變壓器，油浸式變壓器可選用有油枕和無油枕全密封的兩種。
◆低壓室具有低壓成套開關設備的總體功能，供用戶挑選，任意組合。
◆外殼材料：外殼材料有復合板、不銹鋼復合板、覆鋁鋅板、不銹鋼板、金屬雕花板。
◆結構特點：高壓結構合理緊湊，可選用SF6、FZN57、VHC環網柜，全部具有五方聯鎖功能。
變壓器自然通風和自動通風冷卻系可適用干式和油浸式變壓器。
◆低壓室：可根據用戶要求采用多種結構的配電方案，有動力配電，照明配電，無功自動補償，電能計量等各種功能，裝有自動照明系統。

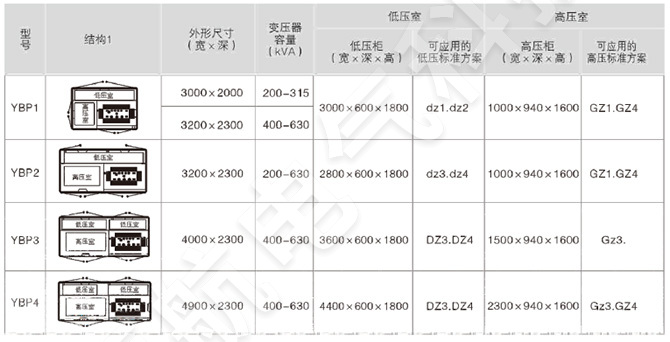

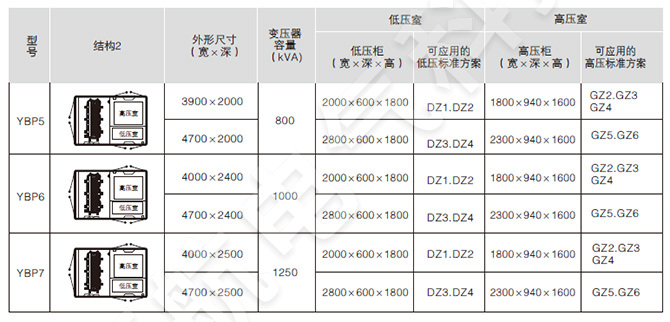

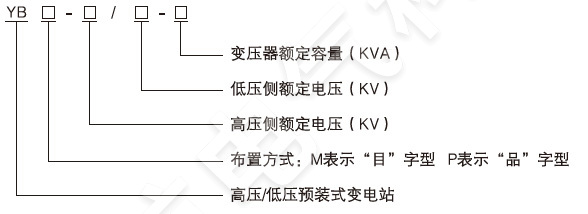

YB□-12/0.4預裝式變電站型號說明：

YB□-12/0.4預裝式變電站型號說明
