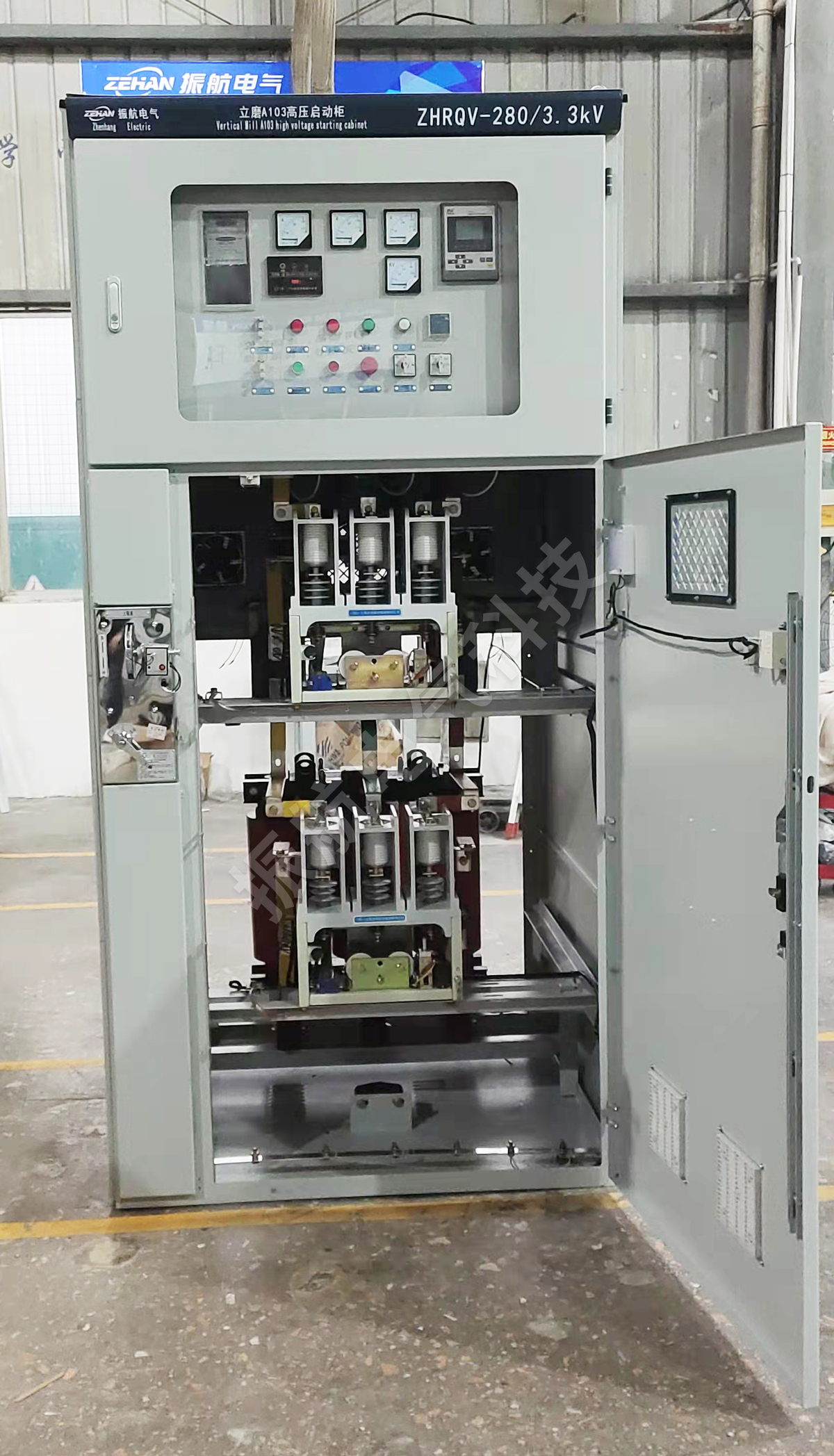

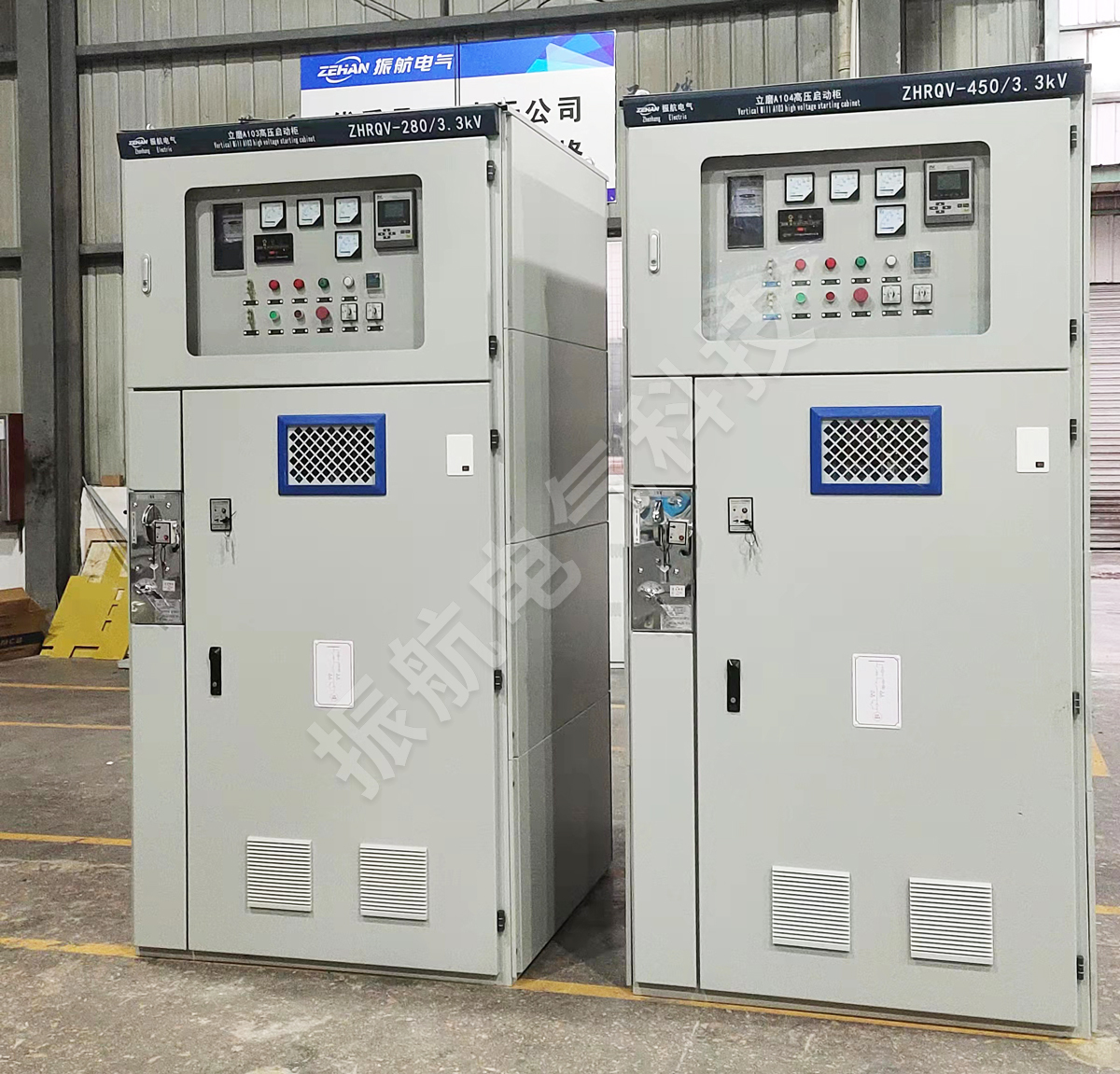

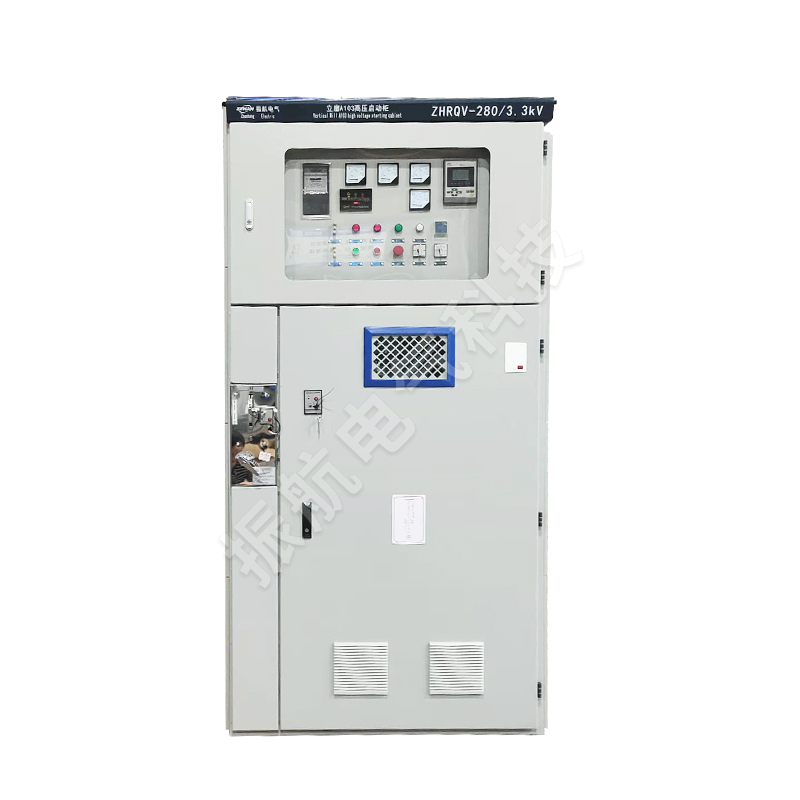

高壓降壓起動柜

產品名稱：高壓降壓起動柜
所屬分類：起動柜系列

產品簡介：高壓降壓起動柜專供3～10KV，1400KW以下三相鼠籠式感應電機；6小時內可連續起動一分鐘（60S），釘子額定電流（400A）；

高壓降壓起動柜產品：

液阻起動柜專供3～10KV，1400KW以下三相鼠籠式感應電機；6小時內可連續起動一分鐘（60S），釘子額定電流（400A）；本柜主開關一般采用：起動器的延時方式是由電流時間轉換器自動控制，性能可靠；起動降壓元件采用自冷式電抗器（或油浸電抗器、空心電抗器），保證起動完畢后，由高壓接觸器短接電抗器。

高壓降壓起動柜正常工作環境：

1、海拔高度不超過1000米；

2、運行環境溫度為-25℃～+45℃；

3、安裝于戶內無劇烈震動，無任何有害氣體或粉粉塵的場合，無易燃易爆物品；

4、當起動時間滿2分鐘（一次或數次之和），應冷卻6小時才可再次起動；

公司生產高壓電抗器啟動柜，高壓頻敏啟動柜，高壓固態軟啟動柜，高壓液阻啟動柜，低壓軟起動柜，低壓星三角啟動柜，低壓自藕降壓?jiǎn)?dòng)柜，軟起動器等產品，我們不僅提供的產品，更重要的是可以為擁護提供的解決方案等的服務。

降壓起動柜結構特點：

1、本產品采用冷軋板，經過除銹、酸洗、水洗、磷化、噴塑等過程，增加了抗腐性能。在電氣方面，啟動與運行經過電機理論算法兩者電流趨于軟啟動效果，減少了二次沖擊，從而降低了電氣、機械的老化速度。

2、啟動電抗器用途

交流異步電動機在額定電壓下起動時，初始起動電流是很大的，往往超過額定電流的許多倍（一般是5～7倍），為了減少起動電流，不使對電網造成影響，通常用降低電壓的方法來起動交流異步電動機，常用的降壓方法是采用電抗器或自藕變壓器，交流電動機的起動過程很短（一般數秒鐘至二分鐘），起動后就將降壓起動用的電抗器或自藕變壓器切除。該產品是根據高壓異步電動機的啟動特性設計的，匹配電動機功率220～14000kW。

3、啟動電抗器結構特點

（1）QKSG型干式鐵芯起動電抗器的鐵芯采用硅鋼片，芯柱經多個氣隙分成均勻小段，氣隙采用環氧板作為隔絕，并采用高溫高強粘接劑，以保證氣隙在電抗器運行時不發生變化

（2）鐵芯端面采用硅鋼片端面膠，使硅鋼片牢固地結合在一起，大大減小了運行中的噪音，并具有較好的防腐蝕性。

（3）線圈繞包式結構，線圈主絕緣采用玻璃纖維浸漬環氧樹脂，熱烘固化后在真空下浸以耐高溫絕緣漆，該線圈不但絕緣性能好，而且機械強度高，能耐受電機啟動時的大電流沖擊和冷熱沖擊而不開裂。
