ZH-SLVA-國網標準化低壓開關柜
產品名稱：ZH-SLVA-國網標準化低壓開關柜
所屬分類：國網標準化系列
產品簡介：進一步深化配電網標準化建設,推動配電設備向中高端邁進;國家電網有限公司設備部組織開展了《低壓開關柜標準化設計方案》編制工作。標準化設計工作遵循“安全可靠、堅固耐用、標準統一- 、通用互換、合理分級、廣泛適用”的原則，廣泛吸納各運行單位、制造企業的運行經驗和設計成果，在充分調研和研討的基礎.上,統一標準、精簡歸類、試點、兼顧差異，以達到簡化運維、提升效率的目標。
綜述
進一步深化配電網標準化建設,推動配電設備向中高端邁進;國家電網有限公司設備部組織開展了《低壓開關柜標準化設計方案》編制工作。標準化設計工作遵循“安全可靠、堅固耐用、標準統一- 、通用互換、合理分級、廣泛適用”的原則，廣泛吸納各運行單位、制造企業的運行經驗和設計成果，在充分調研和研討的基礎.上,統一標準、精簡歸類、試點、兼顧差異，以達到簡化運維、提升效率的目標。
在標準化低壓開關柜的方案設計方面，針對低壓開關柜的結構方案、-次接口、二次接口、土建接口、主要元器件參數等進行了規范統一。在一次接口及土建接口部分，精簡系統方案及配置要求，實現功能配置、柜體并柜的統一，滿足互換性要求；對二次原理、二次接口、二次標識進行了規范，使現場人員在施工接線及運維操作中更安全、更高效;對主要元器件技術參數作了統一，實現功能性改進，并實現低壓配電網智能化管理。
在標準化低壓開關柜的試驗檢測方面，結合相關國家標準和要求，對標準化低壓開關柜各項試驗進行了、嚴格、細致的規范，統一了試驗指標、試驗方法及判定依據，進一步加強了對標準化低壓開關柜生產工藝、組部件/原材料的質量控制，為設備安全可靠運行奠定良好基礎。

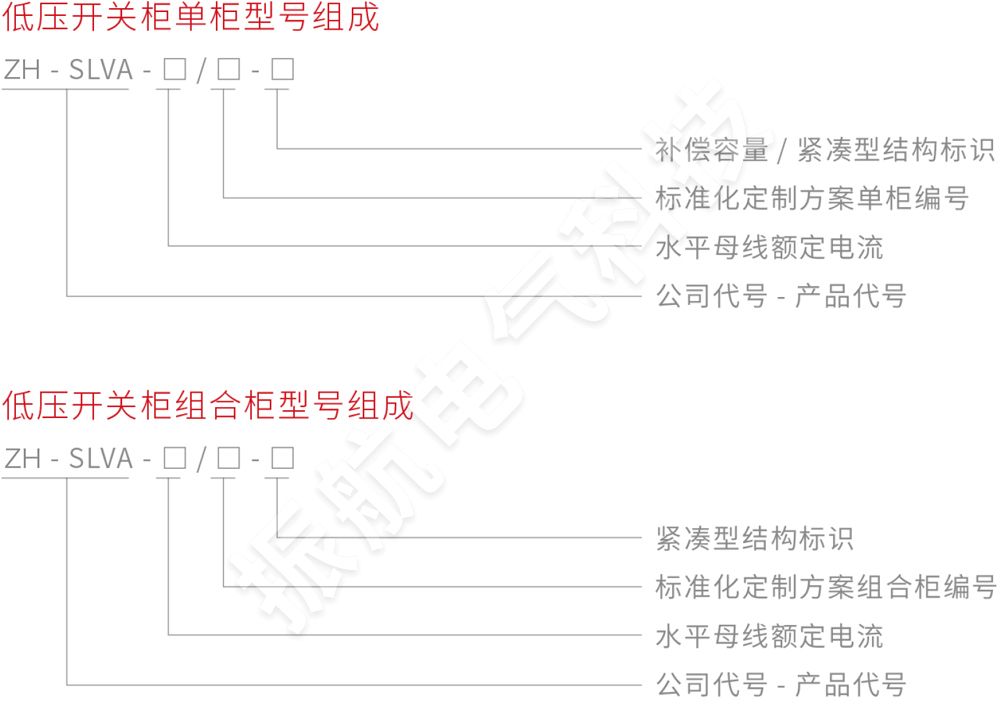

型號定義

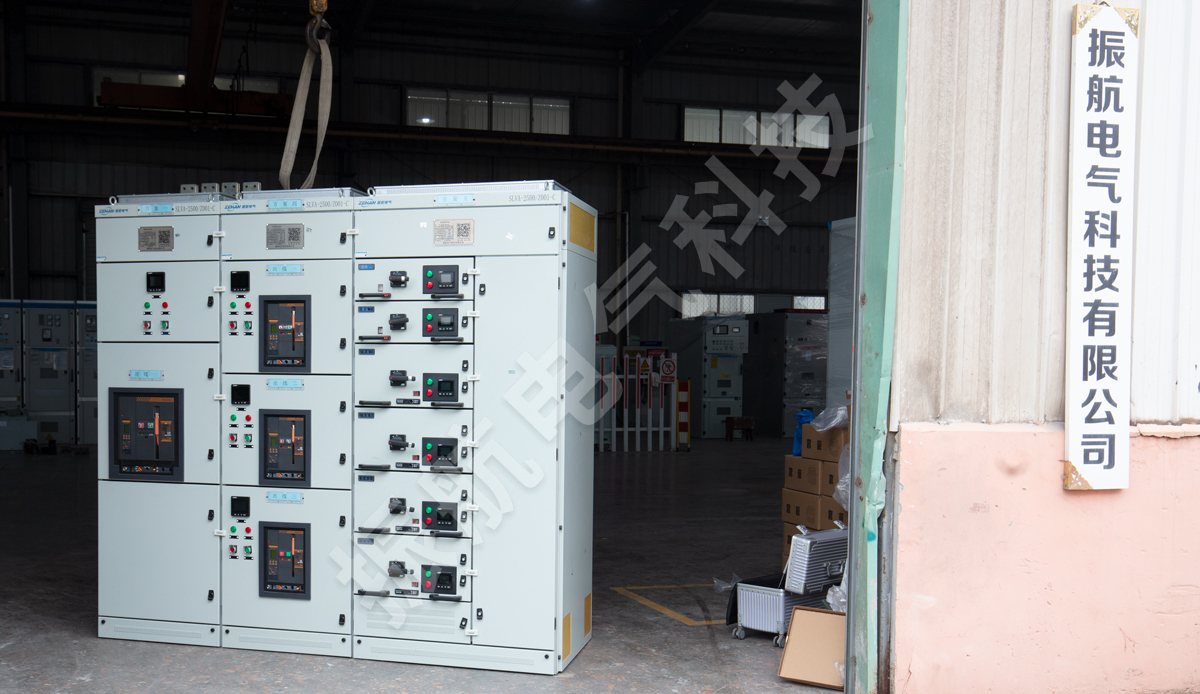

ZH-SLVA-低壓成套開關柜設備綜述
標準化低壓成套開關設備
延續了本公司在低壓成套領域的技術經驗
遵循中國市場需求及客戶使用習慣，量身打造
適用于配電保護保護及無功補償等應用場合
外形統一、尺寸統一、便于安裝

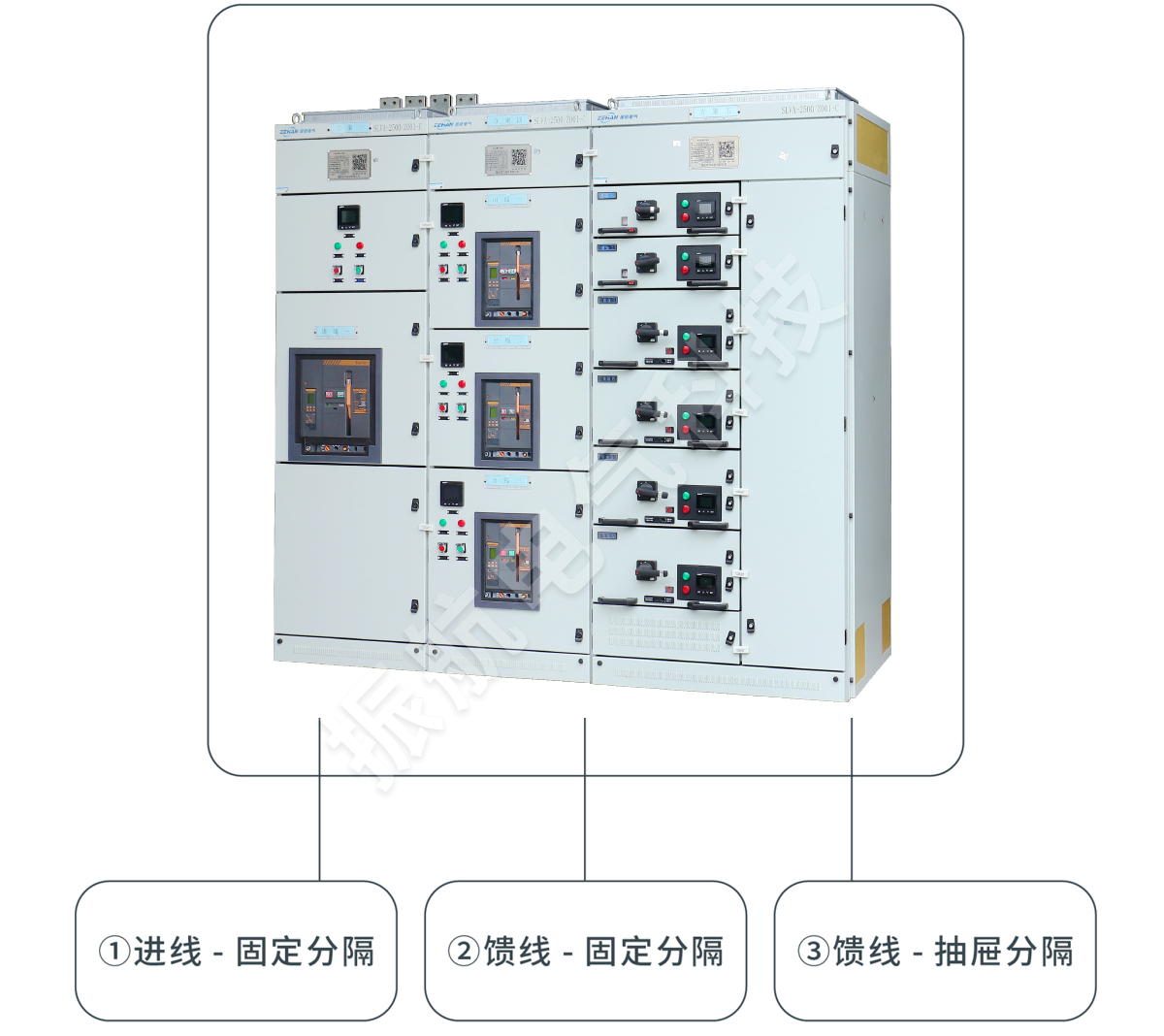

固定分隔柜
固定分隔式結構，結構簡單可靠
固定式接線，電氣連接質量更高
操作簡單，互換性強
模塊化結果
易于選型配置
簡化加工、裝配等生產過程
減少維護成本
精簡一次插件數量、優化裝配效率
抽屜柜
避免配電母排磨損，減少維護成木
精簡一次插件數量，優化裝配效率
無需斷電、系統升級簡便
電容柜
遵循國內客戶使用習慣量身打造
經過嚴苛實驗驗址
充分考慮電容等元件對通風散熱的需求
ZH-SLVA-低壓成套開關柜設備綜述
高可靠品質
ZH-SLVA-低壓成套系統，依托其的設計理念嚴苛的實驗驗證以及在低壓電氣制造領域的經驗保證產品高水準的可靠性與安全性。
SLVA-低壓成套開關設備提供的基本保證
符合GB7251.1/12/Q/GDW12127-202等國家標準
采用標準元件，保證系統的運行狀態
優良的分隔形式，充分保證人身設備的安全
母線和功能單元隔離
功能單元之間互相隔離
出線端子與功能單元之間隔離
嚴苛的試驗驗證
溫升限
<>防止因誤脫扣影響正常運行
<>防止燒傷維護人員
短時耐受強度
<>電弧控制在開關柜內部
<>接觸外殼時沒有觸電的危險
電氣間隙與爬電距離
<>電弧控制在開關柜內部
<>接觸外殼時沒有觸電的危險
防護等級
<>防止人員接觸到危險部位
<>防止受到外部物體的影響
介電性能
<>防止絕緣體早老化
<>防止接觸外殼時的觸電危險
保護電路有效性
<>人員接觸到開關柜金屬部件時的安全
機械操作
<>驗證機械操作機構的壽命
其它驗證試驗
<>材料和部件的強度
<>電擊防護/保護電路完整性
<>開關器件和元件的組合
<>內部電路和連接
ZH-SLVA-低壓成套開關柜設備綜述
高安裝密度
設計使得ZH-SLVA的單柜安裝密度更高，有效減少項目中的柜體數量，優化投資成本，減小占地面積。

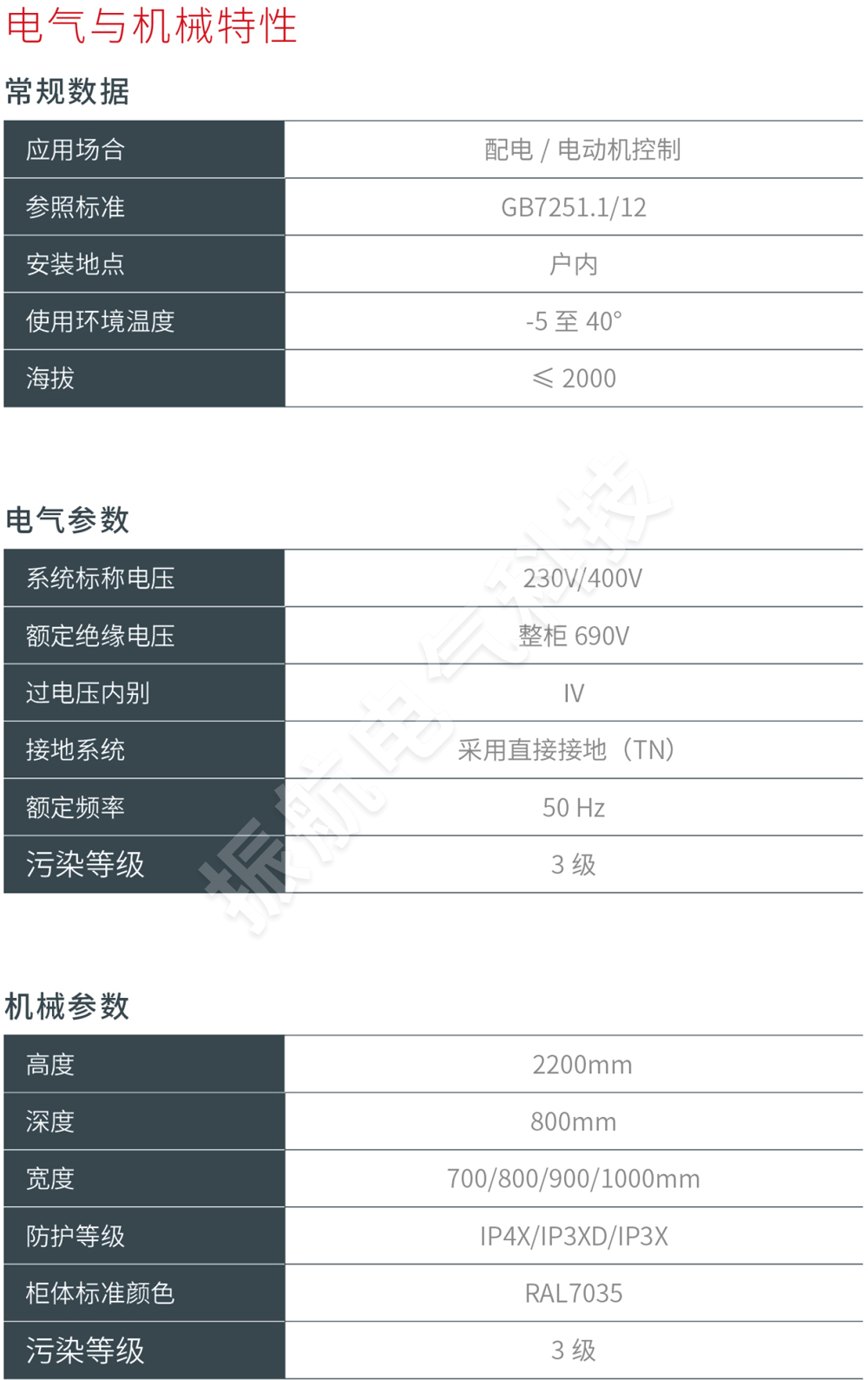

技術性能及方案介紹

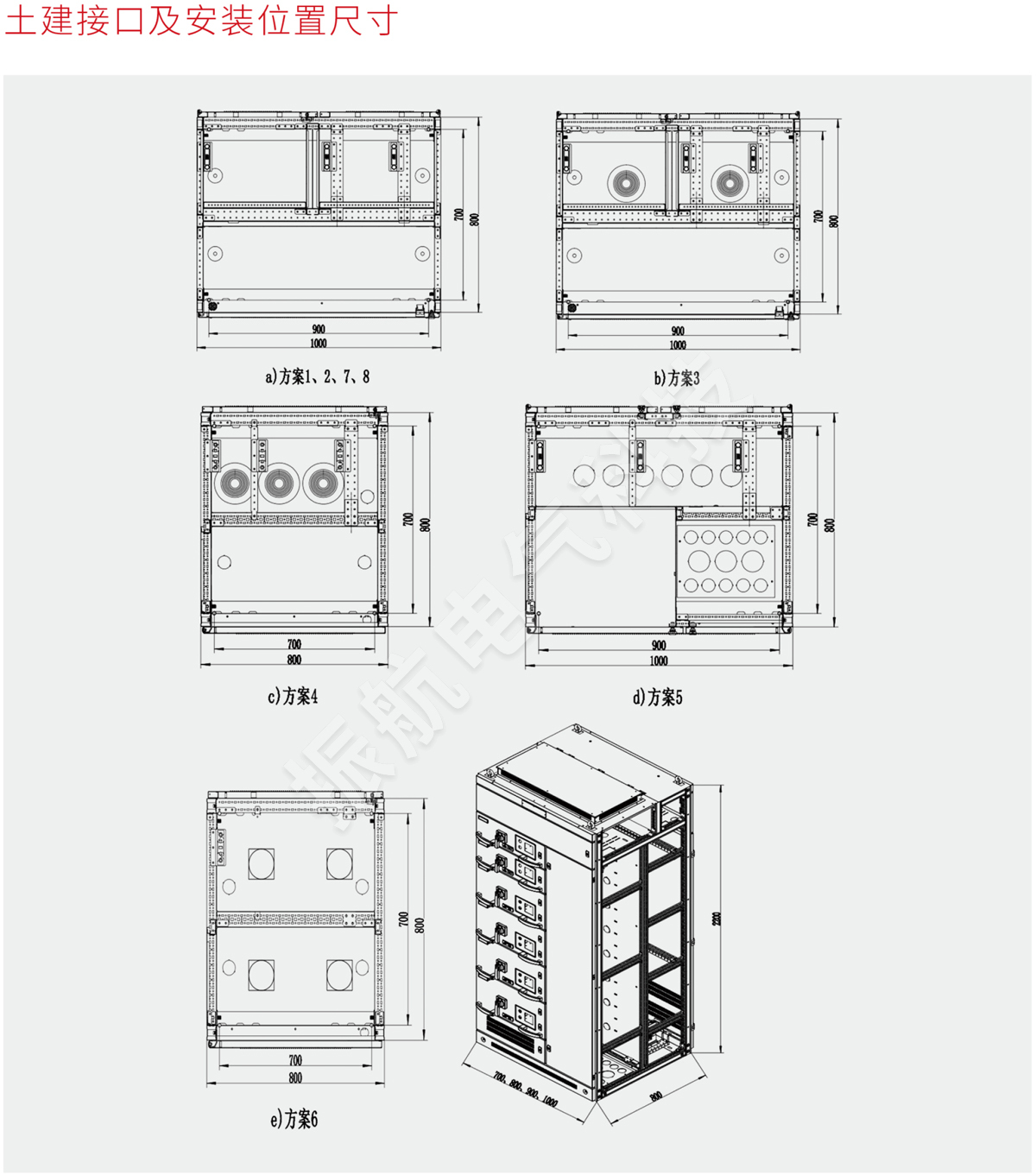

尺寸和安裝
現場準備

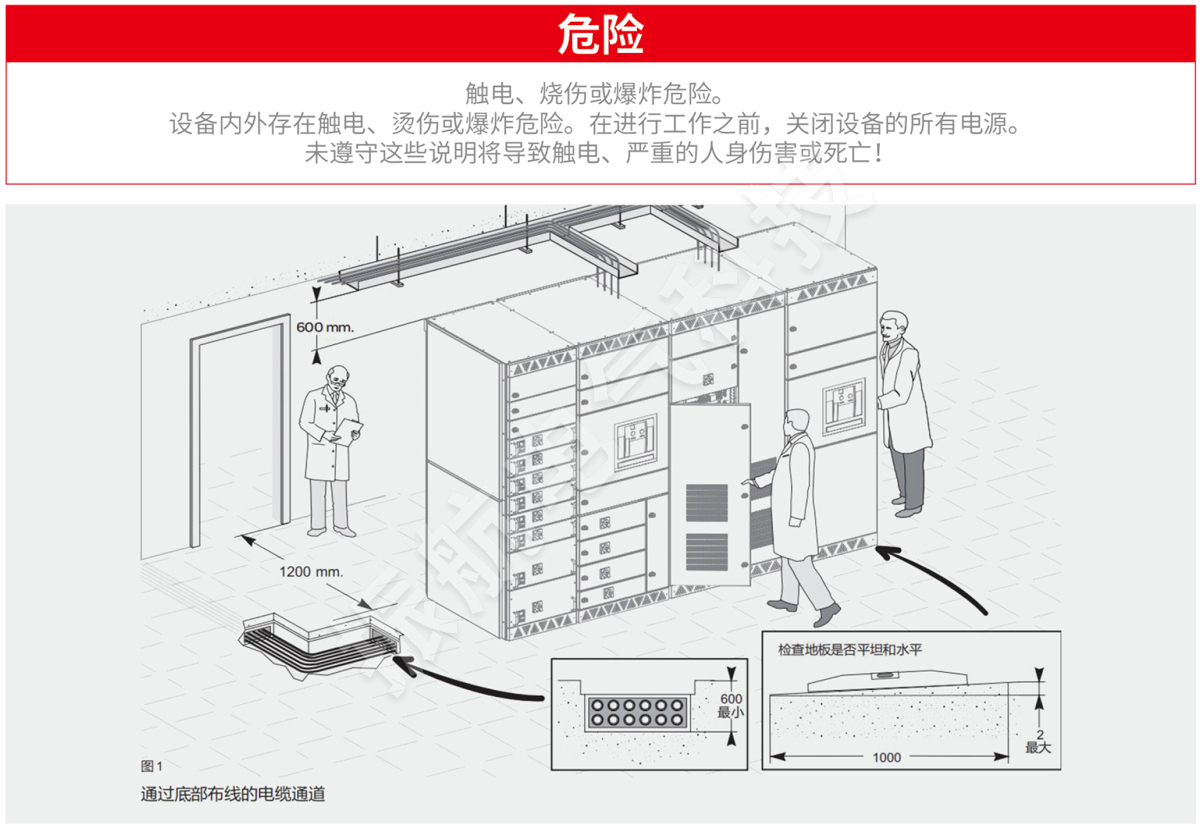

◆ZH-SLVA-低壓成套開關設備安裝現場必須干凈，地面必須平坦并且水平偏差不超過2mm/m(參圖1)。
◆至少保留1200mm的可用空間(參見圖1)以便開啟柜門和操作員檢修。
◆ZH-SLVA-低壓成套開關設備柜前面至少保留1200mm的可用空間(參見圖1)，以便開啟柜門、維護或使用提升設備(適用時)。
◆預留空間以便以后擴展.
◆ZH-SLVA-低壓成套開關設備頂部至少保留600mm的可用空間
◆通過底部連接
電纜布線的兩種選擇:
◆通過設備底部的槽。深度必須至少為600mm，才能保證電纜的小彎曲半徑
◆或通過活地板下方。在該消況下，必須在地板中鉆孔以便進行電纜布線。
